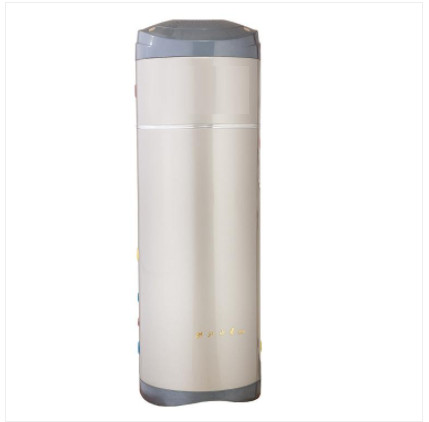

R410A EVI Suhu Rendah Iklim Dingin Sumber Udara Pompa Panas Air Panas Konstan
EVI suhu rendah udara-sumber pompa panas adalah sejenis Pemanasanperalatan yang banyak digunakan di daerah dingin di Eropa.Karena Injeksi Uap yang Ditingkatkan (EVI) Teknologi kompresor dan refrigeran ramah lingkungan berefisiensi tinggi, Pompa panas EVI dapat bekerja secara stabil di daerah dingin yang paling rendah udara suhu mencapai -25 ℃
Metode pengendalian sistem pompa kalor suhu rendah ini meliputi langkah-langkah sebagai berikut: A. Nyalakan kompresor, dan setelah rangkaian utama berjalan selama t1 waktu hingga operasi refrigeran di dalamnya mendekati kondisi tunak, jalankan rangkaian peningkatan entalpi jet ;B. Menilai knalpot selama proses pemanasan Apakah baris T suhu udara lebih besar dari baris T suhu knalpot maksimum preset, jika ya, lanjutkan ke langkah C, jika tidak, lanjutkan ke langkah E;C.Injeksikan cairan refrigeran superdingin langsung ke rongga tekanan tengah kompresor untuk mengurangi baris T Temperatur buang;D. Tentukan apakah baris T suhu buang lebih besar dari baris T suhu buang maksimum yang telah ditetapkan maks-nilai perbedaan balik △ T baris penurunan suhu buang, jika ya, lanjutkan ke langkah C, jika tidak, lanjutkan ke langkah E;E, Sistem dipanaskan hingga suhu yang disetel dan keluar.Desain ini memecahkan masalah bahwa sistem pompa panas suhu rendah yang ada tidak dapat mencapai keadaan stabil secepat mungkin pada tahap awal operasi, dan distribusi zat pendingin dari sirkuit utama dan sirkuit injeksi mungkin tidak merata, dan keandalan kompresor ditingkatkan.
Fitur dariR410A EVI Suhu Rendah Iklim Dingin Sumber Udara Pompa Panas Air Panas Konstan
Kompresor seri Copeland ZW (struktur)
Segel apung — dirancang khusus untuk beradaptasi dengan rasio kompresi tinggi;gulir tetap dan katup buang dinamis — dirancang khusus untuk beradaptasi dengan perbedaan tekanan tinggi;EVI — mengontrol suhu gas buang yang aman;motor — motor kelas insulasi tinggi
① Kompresor seri Copeland ZW (rentang operasi ekstra lebar)
Kompresor seri Copeland ZW (entalpi jet udara)
Komponen utama-S & C shell and tube heat exchanger
②Komponen kunci-S & C shell and tube heat exchanger (karakteristik kinerja)
A.Struktur kompak dan efisiensi tinggi:
Tabung pertukaran panas berefisiensi tinggi digunakan di dalam, dan area pertukaran panasnya 3,7 kali lipat dari tabung kosong.Sirip di luar tabung dan bagian dalam tabung dapat menyebabkan turbulensi yang kuat pada zat pendingin dan air pendingin, sehingga efisiensi perpindahan panas sangat meningkat.
B.Penataan berlawanan arah:
Pengaturan berlawanan dari sirkuit air pendingin dan sirkuit pendingin dapat memastikan tingkat pendinginan super dari refrigeran outlet dan meningkatkan efisiensi sistem yang sesuai;
C. Beradaptasi dengan perbedaan suhu yang besar antara air masuk dan keluar:
Kurangi jumlah sirkulasi kondensat, dengan demikian kurangi ukuran pipa air kondensat dan ukuran pompa sirkulasi;penurunan tekanan yang lebih rendah di sisi air mengurangi daya pompa dan biaya pengoperasian;
D.Dapat dibekukan dan dibersihkan:
Kumparan spiral membuat aliran air lancar dan memfasilitasi penerapan pembersihan pembekuan;pembersihan beku dapat mempersingkat waktu henti dan menghindari penggunaan bahan kimia;
E. Jarak antara sirkuit zat pendingin dan cangkang kecil:
Tidak akan menyebabkan minyak pelumas bertahan, dapat memastikan minyak kembali;
F.Kumparan air tidak memiliki sambungan internal:
Faktor kebocoran berkurang, dan uji tekanan 5MPa memastikan operasi penukar panas yang aman dan stabil.
③) Sistem kendali teknologi utama
Teknologi kontrol katup ekspansi elektronik untuk injeksi uap guna meningkatkan entalpi;
Batasi teknologi kontrol suhu knalpot;
Teknologi kontrol superheat dari katup ekspansi elektronik dari sirkuit utama;
Suhu air mengikuti teknologi kontrol operasi suhu lingkungan.
4 Analisis penghematan energi dan indikator ekonomi
①Laporan pengujian pihak ketiga (SGS):
Kesempatan aplikasi
① Tujuan:
◆ Air panas rumah tangga, persyaratan tinggi untuk suhu air keluar. ◆ Air untuk mandi, mencuci, membersihkan, sauna, dan keperluan industri;
◆ Pemanasan, persyaratan suhu air outlet yang tinggi. ◆ Unit pendingin, unit koil kipas;◆ Pemanasan yang nyaman, persyaratan suhu air outlet yang rendah
◆ Pemanasan lantai.
| Spesifikasi. | DKFXRS-16II / R |
| Kapasitas pemanasan nominal pada suhu kamar (kW) | 16.8 |
| Pemanasan nominal pada suhu kamar (kW) | 4.1 |
| Suhu rendah pemanasan nominal kapasitas (kW) |
8.1 |
| Pemanasan nominal suhu rendah (kW) | 3.5 |
| Daya masukan maksimum (kW) | 6.8 |
| Arus maksimum (A) | 12 |
| Spesifikasi Daya (Hz) | 380V 3N ~ 50 |
| Jumlah refrigeran / muatan | R22 / 6000g |
| noisedb (A) | <65 |
| Tahan airPa | <100 |
| Tingkat anti guncangan | saya |
| tingkat tahan air | IPX4 |
| Kaliber saluran masuk dan outlet |
DN32 |
| Ukuran unit (mm) | 1030x410x1390 |
| Satuan Berat (kg) | 149 |
