Prinsip Pengenalan Sistem Pemanas Pompa Panas CO2
Kompresor menghisap refrigeran gas karbon dioksida suhu rendah dan tekanan rendah dari evaporator, dan mengompresi refrigeran karbon dioksida menjadi fluida superkritis bersuhu tinggi dan bertekanan tinggi melalui pekerjaan.Fluida superkritis bersuhu tinggi dan bertekanan tinggi memasuki pendingin gas untuk bertukar panas dengan air, dan didinginkan dalam pendingin gas.Cairan bertekanan tinggi melepaskan banyak panas, dan air menyerap panas yang dilepaskan dan suhu terus meningkat.Setelah fluida bertekanan tinggi dicekik dan ditekan oleh katup ekspansi, di evaporator, kipas menyerap panas di udara sekitarnya dan menguap menjadi gas bertekanan rendah, yang disedot ke kompresor dan dikompresi, sehingga berulang kali diedarkan untuk menyediakan air panas.
Fitur Sistem Pemanas Pompa Panas CO2
Refrigeran perlindungan lingkungan alami: refrigeran CO2, ODP adalah 0, GWP adalah 1, tidak ada polusi terhadap lingkungan, tidak beracun, tidak mudah terbakar;
Suhu saluran keluar air yang tinggi: suhu air pasokan / pengembalian dapat mencapai 65 ° C / 45 ° C, dan suhu air saluran keluar tertinggi dapat mencapai di atas 75 ° C, cocok untuk radiator;
Kinerja suhu rendah yang sangat baik: pada suhu sekitar -35 ° C, pemanasan masih normal;
Efisiensi tinggi: COP kinerja pemanasan dapat mencapai 1,8 pada suhu sekitar -30 ° C;
Beragam aplikasi: dapat bekerja secara normal dalam kisaran suhu sekitar -35 ℃ ~ 20 ℃, cocok untuk sebagian besar wilayah dingin di utara negara saya.

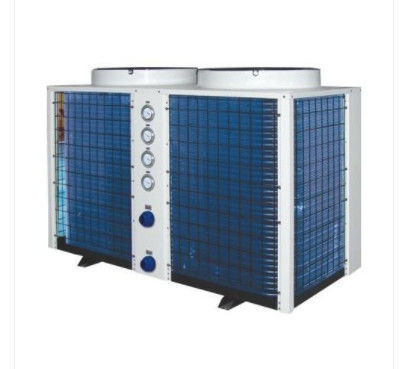

| Sistem Pemanas Pompa Panas Monobloc CO2 | ||||
| Jenis unit | SJKRS-28 II / C | SJKRS-36II / C | SJKRS-55 II / C | |
| Spesifikasi | 7.5HP | 10HP | 15HP | |
| Sumber Daya listrik | Tiga fase lima kabel380V / 50Hz | |||
| Mode pemanasan | Jenis panas / siklus langsung | |||
| Kondisi kerja standar | Kapasitas pemanas (kw) | 27.5 | 36.7 | 55.1 |
| Daya Input (kW) | 6.1 | 8.2 | 13.7 | |
| POLISI | 4.5 | 4.5 | 4.5 | |
| Aliran Air Panas (m³ / jam) | 0,59 | 0.79 | 1.18 | |
| Kondisi suhu tinggi | Kapasitas pemanas kw) | 23.9 | 28.5 | 51.5 |
| Daya Input (kW) | 7.5 | 8.9 | 16.1 | |
| POLISI | 3.2 | 3.2 | 3.2 | |
| Aliran Air Panas (m³ / jam) | 0.27 | 0.33 | 0,59 | |
| Kondisi suhu rendah | Kapasitas pemanas (kw) | 17.3 | 21.4 | 34.8 |
| Daya Input (kW) | 6.2 | 7.6 | 12.4 | |
| POLISI | 2.8 | 2.8 | 2.8 | |
| Aliran Air Panas (m³ / jam) | 0.32 | 0.4 | 0.65 | |
| Komponen Informasi |
Ukuran sambungan pipa air | DN20 | DN25 | |
| Penukar panas air | Penukar panas piring atau lengan | |||
| Penukar Panas Udara | Aluminium Fin untuk tabung tembaga | |||
| jenis kompresor | Bolak-balik semi-tertutup | |||
| Panel operasi | Layar sentuh berwarna | |||
| Suhu outlet maksimum (℃) | 90 ℃ | |||
| Refrigeran | R744 (CO2) | |||
| Tekanan desain (MPa) | Sisi tinggi 15, sisi rendah 8 | |||
| Dimensi (L * W * H mm) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | |
| Kebisingan (dB) | 56 | 59 | 62 | |
| Berat (kg) | 550 | 660 | 780 | |
| LINGKUP penggunaan | Suhu air umpan (℃) | 5 ~ 40 | ||
| Tekanan air umpan | 0,05 ~ 0,4 | |||
| Suhu limbah (℃) | 55 ~ 90 | |||
| Aliran maksimum | 1.2 | 1.5 | 2.4 | |
| Suhu lingkungan (℃) |
'-20 ~ 43
|
|||
