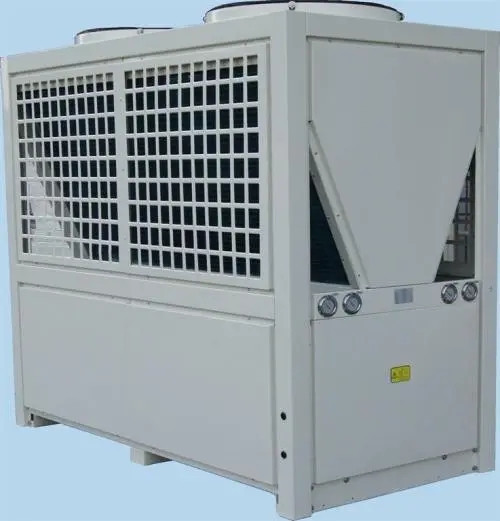

Pengenalan pompa panas sumber udara Cascade 25 kw R410A keluaran refrigeran dari air panas 90 derajat
Untuk pompa panas, cascading adalahsolusi untuk memanfaatkan sistem antara perbedaan suhu yang lebih luas dari media sumber dan wastafel.Akibatnya, lebih dari satu (untuk setiap siklus satu) kompresor yang lebih kecil dapat digunakan yang memiliki hasil yang menguntungkan dari kekurangan energi yang lebih sedikit.
Apa itu pompa panas kaskade?
Pompa panas kaskade terdiri dari 4 sistem: sistem air dingin, siklus pendinginan suhu rendah menggunakan R22, siklus pompa panas suhu tinggi menggunakan R134a dan sistem air panas.Pompa panas kaskade menghasilkan air dingin untuk aplikasi pendinginan dan air panas untuk aplikasi pemanas.
Sistem air panas pompa panas kaskade untuk penonaktifan suhu tinggi virus corona baru dalam limbah medis mencakup subsistem air panas pompa panas kaskade dan subsistem pengolahan limbah sterilisasi suhu tinggi.Subsistem air panas pompa panas kaskade mencakup siklus pemanasan kompresi pertama dan siklus kompresi dan pemanasan kedua, siklus kompresi dan pemanasan pertama mencakup kompresor pertama, evaporator kondensasi, regenerator, katup throttle pertama, dan evaporator senyawa yang terhubung secara berurutan;siklus kompresi dan pemanasan kedua mencakup kompresor kedua yang terhubung secara berurutan, pendingin udara, katup throttle kedua dan evaporator kondensasi;subsistem pengolahan limbah sterilisasi suhu tinggi mencakup siklus pengolahan limbah sekunder dan kolam berdiri penyimpanan panas.Sistem ini tidak hanya dapat melakukan sterilisasi suhu tinggi dan perawatan sterilisasi pada limbah yang mengandung sejumlah besar mikroorganisme patogen, polutan kimia dan polutan radioaktif, tetapi juga memulihkan panas limbah dari limbah medis yang akan dibuang untuk memanaskan limbah yang belum terkena. untuk sterilisasi suhu tinggi.Keuntungan penghematan energi dari sistem ditingkatkan.
Metode dan perangkat untuk mengontrol start-stop kompresor pencairan pompa panas kaskade;metode ini terdiri dari: mendeteksi apakah sistem pertama memenuhi kondisi pencairan es;jika sistem pertama memenuhi kondisi pencairan bunga es, sesuai dengan kontrol start-stop yang telah ditetapkan Aturan mengontrol kompresor utama pertama yang dihidupkan untuk pencairan bunga es;mengontrol sistem kedua untuk memasuki mode pemanasan;perwujudan dari aplikasi ini mengoordinasikan tindakan pencairan es dari kompresor sesuai dengan aturan kontrol start-stop untuk menghindari pompa panas kaskade Selama pencairan, perlindungan tekanan tinggi sisi primer atau perlindungan tekanan rendah sisi sekunder dipicu untuk meningkatkan efisiensi pencairan .Pada saat yang sama, sistem kedua dipanaskan untuk menghindari penurunan suhu air secara tiba-tiba dan memastikan stabilitas proses pencairan.
| spesifikasi | KFXRS-25II/GW | KFXRS-52II/GW | KFXRS-102II/GW | KFXRS-150II/GW |
| voltase | 380V 3N～50Hz | 380V 3N～50Hz | 380V 3N～50Hz | 380V 3N～50Hz |
| Kapasitas pemanasan nominal (air panas) | 25kW | 52kW | 102kW | 150kW |
| Daya input kapasitas pemanasan nominal | 8kW | 16.5kW | 33kW | 48kW |
| Kapasitas pemanasan suhu rendah (air panas) | 18kW | 36.5kW | 72kW | 110kW |
| Daya input pemanas suhu rendah | 6kW | 12kW | 24kW | 36kW |
| Daya masukan maksimum | 13kW | 26kW | 52kW | 78kW |
| Arus operasi maksimum | 35A | 70A | 140A | 210A |
| Kapasitas pemanasan nominal (pemanasan) | 21kW | 42kW | 84kW | 125kW |
| Daya input pemanas nominal | 7kW | 14kW | 28kW | 42kW |
| Pemanasan suhu rendah (pemanasan) | 18kW | 36kW | 79kW | 108kW |
| Daya input pemanas suhu rendah | 6kW | 12kW | 24kW | 36kW |
| Aliran air terukur | 3.5m³/jam | 7m³/jam | 14m³/jam | 21m³/jam |
| Nama refrigeran/jumlah injeksi | R410A/R134a (5500g/4200g) | R410A/R134a (5500g/4200g)*2 | R410A/R134a (5500g/4200g)*4 | R410A/R134a (5500g/4200g)*6 |
| resistensi sisi air | 55kPa | 65kPa | 85kPa | 95kPa |
| kebisingan | 62dB (A) | 68dB(A) | 72dB (A) | 76dB (A) |
| Tekanan kerja yang diijinkan pada knalpot /sisi hisap |
4.5MPa/0.15MPa | 4.5MPa/0.15MPa | 4.5MPa/0.15MPa | 4.5MPa/0.15MPa |
| Tekanan tinggi/tekanan rendah sisi tekanan maksimum yang diijinkan | 4.5MPa | 4.5MPa | 4.5MPa | 4.5MPa |
| Tekanan kerja maksimum penukar panas | 4.5MPa | 4.5MPa | 4.5MPa | 4.5MPa |
| ukuran (L*W*H)mm | 780*820*1780 | 1550*780*1780mm | 1570*1550*1850mm | 2360*1550*1850mm |
| Bobot | 160kg | 318kg | 630kg | 950kg |
| Tingkat anti-guncangan | saya | |||
| tingkat tahan air | IPX4 | IPX4 | IPX4 | IPX4 |
| Koneksi | DN32 (di luar) | DN40 (di luar) | DN54 (flange) | DN65 (flange) |
| Harga satuan usd/set | 3607 | 6725 | 13115 | 19680 |
| Kondisi pemanasan: (air panas): Bola kering sekitar 20°C, bola basah sekitar 15°C, suhu air awal 15°C, dan suhu air akhir 75°C. Bola kering lingkungan -7°C, bola basah sekitar -8°C, suhu air awal 6°C, dan suhu air akhir 75°C. Unit pemanas universal terminal Kondisi pemanasan: (pemanasan) Bola kering sekitar 7°C, bola basah sekitar 6°C, dan suhu air limbah 75°C. Bola kering lingkungan -7°C, bola basah ambient -8°C, suhu air limbah 75°C. |
||||
