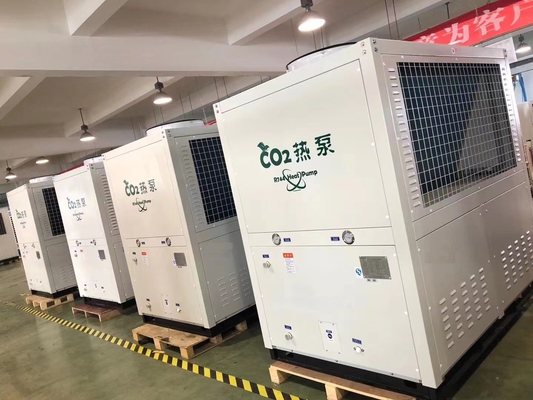

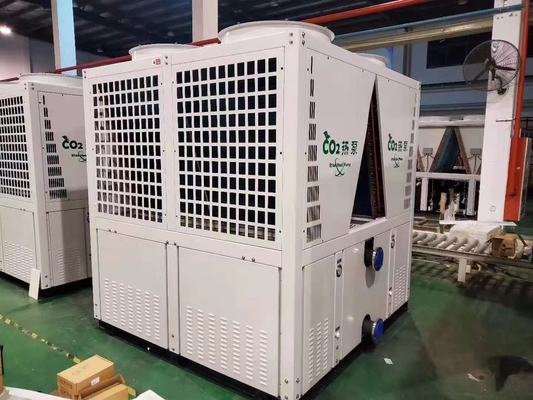

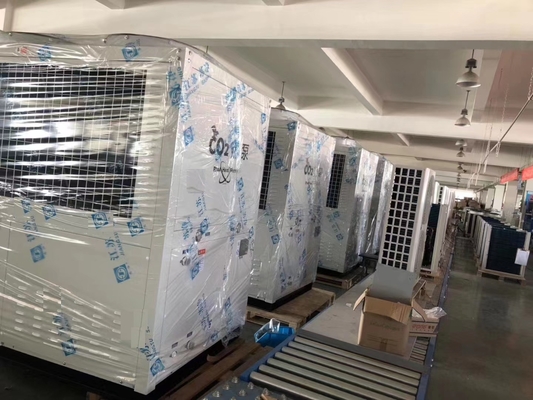

Prinsip Pengenalan CO2 R744 Sumber Udara Pompa Panas Sumber Air 37kw penggunaan komersial untuk air panas
Pompa panas karbon dioksida termasuk cangkang, pelat partisi diatur secara horizontal di cangkang, rakitan penukar panas dipasang di atas pelat partisi, dan rakitan penukar panas mencakup penukar panas yang disusun miring di kedua sisi pelat partisi, dan rakitan penukar panas diatur di atas rakitan penukar panas.Ada kipas angin.Dalam penemuan ini, penyekat melintang diatur di dalam selubung, penyekat membagi selubung menjadi ruang atas dan bawah, rakitan penukar panas dipasang di atas penyekat, dan sistem perpipaan dan sistem sirkulasi dipasang di ruang di bawah penyekat. baffle, Rakitan penukar panas dan sistem pipa dipisahkan oleh pelat partisi untuk menghindari konveksi antara penukar panas dan sistem pipa, sehingga mencegah pengaruh timbal balik antara keduanya, yang kondusif untuk operasi normal panas karbon dioksida pompa
Sistem pompa kalor yang diadopsi melibatkan pemisah gas-cair untuk sistem pompa kalor karbon dioksida.Pemisah gas-cair untuk sistem pompa panas karbon dioksida mencakup badan silinder dengan saluran masuk udara dan saluran keluar udara.Saluran masuk udara dilengkapi dengan pipa saluran masuk udara, dan saluran keluar udara terhubung dengan pipa balik oli.Pipa balik oli berbentuk "U".Salah satu ujung pipa pengembalian oli dikomunikasikan dengan saluran keluar udara, ujung lain dari pipa pengembalian oli ditangguhkan di udara dan terhuyung-huyung dari sumbu pipa masuk, dan setidaknya satu lubang pengembalian oli diatur secara radial di belokan dari pipa balik minyak.Model utilitas memiliki efek menguntungkan untuk secara efektif mewujudkan fungsi pemisahan gas-cair dari sistem pompa panas karbon dioksida, cairan yang merupakan keadaan campuran minyak pelumas dan cairan karbon dioksida kembali ke kompresor dengan lancar pada aliran konstan, menghindari terjadinya kecelakaan "liquid strike" atau "burning cylinder" dan sejenisnya.
Parameter CO2 R744 Sumber Udara Sumber Air Pompa Panas 37kw penggunaan komersial untuk air panas
| Jenis unit | SJKRS-28 II/C | SJKRS-36II/C | SJKRS-55 II/C | SJKRS-73 I/C | SJKRS-106 IC | SJKRS-I60II /C | |
| spesifikasi | 7.5HP | 10HP | 15HP | 20HP | 30HP | 40HP | |
| Sumber Daya listrik | Tiga fase lima kawat380V / 50Hz | ||||||
| Mode pemanasan | Jenis panas/siklus langsung | ||||||
| Kondisi kerja standar | Kapasitas pemanasan (kw) | 27,5 | 36.7 | 55.1 | 72.8 | 10.6.5 | 155.1 |
| Daya Masukan (kW) | 6.1 | 8.2 | 13.7 | 16.1 | 23.6 | 34.5 | |
| POLISI | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | |
| Aliran Air Panas (m³ / jam) | 0,59 | 0,79 | 1.18 | 1.56 | 2.29 | 3.33 | |
| Kondisi suhu tinggi | Kapasitas pemanasan kw) | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 13.1.5 |
| Daya Masukan (kW) | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| POLISI | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| Aliran Air Panas (m³ / jam) | 0.27 | 0.33 | 0,59 | 0.68 | 1.02 | 1.51 | |
| Kondisi suhu rendah | Kapasitas pemanasan (kw) | 17.3 | 21.4 | 34.8 | 41.5 | 62.2 | 94.5 |
| Daya Masukan (kW) | 6.2 | 7.6 | 12.4 | 14.8 | 22.2 | 33.8 | |
| POLISI | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | |
| Aliran Air Panas (m³ / jam) | 0.32 | 0.4 | 0,65 | 0,78 | 1.16 | 1.77 | |
| Informasi Komponen | Ukuran sambungan pipa air | DN20 | DN25 | DN32 | DN40 | ||
| Penukar panas air | Penukar panas pelat atau lengan | ||||||
| Penukar Panas Udara | Sirip Aluminium untuk tabung tembaga | ||||||
| jenis kompresor | Reciprocating semi-tertutup | ||||||
| Panel operasi | Layar sentuh berwarna | ||||||
| Suhu outlet maksimum (℃) | 90 | ||||||
| Refrigeran | R744 (CO2) | ||||||
| Tekanan desain (MPa) | Sisi tinggi 15, sisi rendah 8 | ||||||
| Dimensi (panjang, lebar dan tinggi mm) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | 2050x1150x1950 | 2670x1410x2150 | 2290x2270x1980 | |
| Kebisingan (dB) | 56 | 59 | 62 | 67 | 70 | 70 | |
| Berat (kg) | 550 | 660 | 780 | 860 | 1180 | 221360 | |
| LINGKUP penggunaan | Suhu air umpan (℃) | 5~ 40 | |||||
| Tekanan air umpan | 0,05~ 0,4 | ||||||
| Suhu limbah (℃) | 55~ 90 | ||||||
| Aliran maksimum | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| Suhu sekitar (℃) | '-20~43 | ||||||
