Kekuatan pompa kalor sumber udara atau air yang menggunakan CO2 sebagai zat pendingin
Kontroler pompa panas karbon dioksida, pompa panas karbon dioksida termasuk kompresor, kipas angin, pompa air, katup ekspansi elektronik, katup tiga arah, evaporator dan penukar panas, dan pengontrol termasuk sensor suhu, yang diatur pada pompa panas karbon dioksida dan digunakan untuk mendeteksi setiap suhu titik kunci;kontrol tekanan tekanan tinggi, yang diatur di outlet kompresor, mendeteksi apakah tekanan pompa panas karbon dioksida melebihi batas atas yang ditetapkan dan mengirimkan sinyal ke MCU;kontrol tekanan tekanan rendah, yang diatur pada saluran masuk kompresor, mendeteksi apakah tekanan pompa panas karbon dioksida lebih rendah dari batas bawah yang ditetapkan dan mengirim sinyal ke MCU;modul penggerak relai digunakan untuk mengontrol kompresor, kipas, dan katup tiga arah;modul penggerak pompa air digunakan untuk mengatur kecepatan pompa air;modul penggerak katup ekspansi elektronik digunakan untuk menggerakkan katup ekspansi elektronik.Pengontrol secara efektif memecahkan masalah kompleks seperti biaya tinggi dari sistem kontrol, diagnosis kesalahan yang cerdas dan operasi yang hemat energi dan efisien, dan membuat sistem pengontrol lebih dioptimalkan melalui analisis dan pemrosesan data secara real-time.
Sistem pengeringan lumpur pompa panas karbon dioksida, sistem pengeringan lumpur pompa panas karbon dioksida meliputi: unit pengeringan lumpur, unit pengeringan lumpur digunakan untuk mengeringkan lumpur untuk mendapatkan lumpur kering dan udara panas lembab;dan pompa panas karbon dioksida Unit, unit pompa panas karbon dioksida digunakan untuk membentuk udara lembab dan panas yang mengalir ke unit pompa panas karbon dioksida dari unit pengeringan lumpur ke udara suhu tinggi yang kering, dan kemudian mengembalikan suhu tinggi yang kering udara ke unit pengeringan lumpur, udara suhu tinggi kering digunakan sebagai sumber panas untuk mengeringkan lumpur.Model utilitas mengadopsi unit pompa panas CO2 superkritis, suhu buang kompresor tinggi, panas laten CO2 tinggi dan non-kondensasi, sehingga suhu outlet udara panas dapat mencapai di atas 100 ° C, dan pengeringan efisiensi sangat ditingkatkan
Seri pompa panas karbon dioksida multi-tank sistem pemanas panas langsung meliputi: unit pompa panas karbon dioksida dan tangki air, dan dicirikan bahwa: tangki air beberapa dan dihubungkan secara seri satu sama lain, dan cut- off valve diatur antara dua tangki air yang berdekatan;Outlet air unit pompa panas terhubung dengan tangki air pertama, dan port air kembali dari unit pompa panas karbon dioksida terhubung dengan tangki air terminal;saluran keluar air dari tangki air pertama terhubung dengan saluran masuk air dari peralatan pemanas, dan tangki air terminal terhubung dengan saluran masuk air dari peralatan pemanas;Sebuah cabang pasokan air keran juga disediakan di cabang pasokan air antara unit pompa panas karbon dioksida dan tangki air pertama.Model utilitas memiliki struktur sederhana, pemasangan dan penyesuaian yang mudah, meningkatkan stabilitas unit, mengurangi biaya perawatan dan material, dan meningkatkan efisiensi pertukaran panas dari penukar panas pompa panas karbon dioksida transkritis.

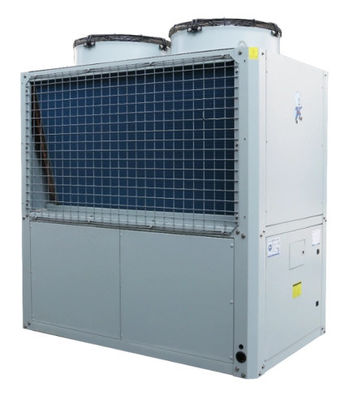

Pompa panas sumber udara atau air komersial yang menggunakan CO2 sebagai zat pendingin
| Jenis unit | SJKRS-28 II/C | SJKRS-36II/C | SJKRS-55 II/C | SJKRS-73 I/C | SJKRS-106 IC | SJKRS-I60II /C | |
| spesifikasi | 7.5HP | 10HP | 15HP | 20HP | 30HP | 40HP | |
| Sumber Daya listrik | Tiga fase lima kawat380V / 50Hz | ||||||
| Mode pemanasan | Jenis panas/siklus langsung | ||||||
| Kondisi kerja standar | Kapasitas pemanasan (kw) | 27,5 | 36.7 | 55.1 | 72.8 | 10.6.5 | 155.1 |
| Daya Masukan (kW) | 6.1 | 8.2 | 13.7 | 16.1 | 23.6 | 34.5 | |
| POLISI | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | |
| Aliran Air Panas (m³ / jam) | 0,59 | 0,79 | 1.18 | 1.56 | 2.29 | 3.33 | |
| Kondisi suhu tinggi | Kapasitas pemanasan kw) | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 13.1.5 |
| Daya Masukan (kW) | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| POLISI | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| Aliran Air Panas (m³ / jam) | 0.27 | 0.33 | 0,59 | 0.68 | 1.02 | 1.51 | |
| Kondisi suhu rendah | Kapasitas pemanasan (kw) | 17.3 | 21.4 | 34.8 | 41.5 | 62.2 | 94.5 |
| Daya Masukan (kW) | 6.2 | 7.6 | 12.4 | 14.8 | 22.2 | 33.8 | |
| POLISI | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | |
| Aliran Air Panas (m³ / jam) | 0.32 | 0.4 | 0,65 | 0,78 | 1.16 | 1.77 | |
| Informasi Komponen | Ukuran sambungan pipa air | DN20 | DN25 | DN32 | DN40 | ||
| Penukar panas air | Penukar panas pelat atau lengan | ||||||
| Penukar Panas Udara | Sirip Aluminium untuk tabung tembaga | ||||||
| jenis kompresor | Reciprocating semi-tertutup | ||||||
| Panel operasi | Layar sentuh berwarna | ||||||
| Suhu outlet maksimum (℃) | 90 | ||||||
| Refrigeran | R744 (CO2) | ||||||
| Tekanan desain (MPa) | Sisi tinggi 15, sisi rendah 8 | ||||||
| Dimensi (panjang, lebar dan tinggi mm) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | 2050x1150x1950 | 2670x1410x2150 | 2290x2270x1980 | |
| Kebisingan (dB) | 56 | 59 | 62 | 67 | 70 | 70 | |
| Berat (kg) | 550 | 660 | 780 | 860 | 1180 | 221360 | |
| LINGKUP penggunaan | Suhu air umpan (℃) | 5~ 40 | |||||
| Tekanan air umpan | 0,05~ 0,4 | ||||||
| Suhu limbah (℃) | 55~ 90 | ||||||
| Aliran maksimum | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| Suhu sekitar (℃) | '-20~43 | ||||||
