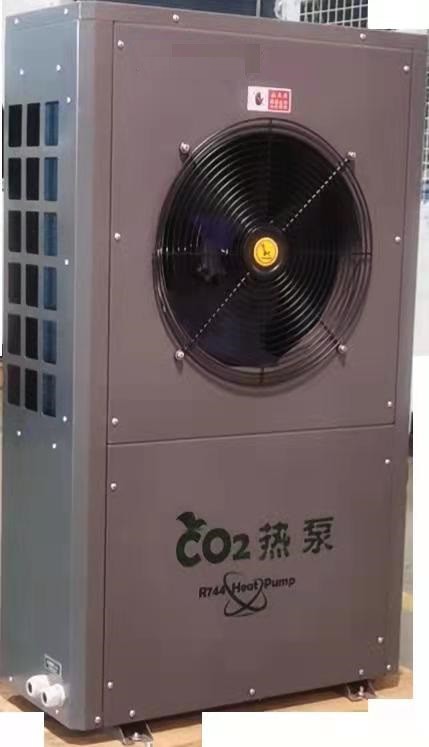

Deskripsi pompa panas sumber udara 106kw R744 (CO2) outlet 90 derajat
Unit pompa panas transkritis karbon dioksida memiliki efek penghematan energi yang signifikan dalam pemulihan panas limbah.Melalui karakteristik superkritis karbon dioksida yang sangat baik, hanya sejumlah kecil listrik yang dibutuhkan untuk menghasilkan air panas bersuhu tinggi.Di daerah dingin 100 hingga 20 derajat di utara, limbah panas udara dapat diserap.Di daerah superkritis karbon dioksida, penukar panas gas masih dapat secara efisien menghasilkan air panas bersuhu tinggi di atas 60 °C.
Pompa panas suhu tinggi karbon dioksida
Karbon dioksida adalah fluida kerja alami, dengan konduktivitas termal yang tinggi dan kapasitas panas spesifik, yang membantu untuk mendapatkan koefisien perpindahan panas yang tinggi;Viskositas dinamis rendah dapat mengurangi penurunan tekanan fluida kerja di dalam tabung.Kepadatan uap yang tinggi membantu meningkatkan laju aliran massa fluida kerja, rasio kerapatan (rasio kerapatan mewakili perbedaan antara sifat-sifat gas dan cairan) kecil, yang bermanfaat untuk distribusi fluida kerja, dan tegangan permukaan kecil, yang dapat meningkatkan pendidihan di zona intensitas perpindahan panas evaporator.Kepadatan gasnya tinggi, dan kapasitas pemanasan per satuan volumenya besar, yaitu sekitar 5 kali lipat dari R22, yang dapat mengurangi ukuran pipa dan kompresor, membuat sistem lebih ringan, kompak, dan berukuran kecil.Rasio tekanan kompresor (rasio tekanan kondensasi dan tekanan penguapan fluida kerja) rendah, proses kompresi dapat lebih dekat ke kompresi isentropik dan efisiensi ditingkatkan.Berbagai sumber dan harga murah.
Proses siklus refrigerasi transkritis karbon dioksida sedikit berbeda dari siklus refrigerasi kompresi uap biasa.Tekanan hisap kompresor lebih rendah dari tekanan kritis, dan suhu penguapan juga lebih rendah dari suhu kritis.Proses siklus endotermik masih dilakukan dalam kondisi subkritis.Proses pertukaran panas bergantung pada panas laten untuk menyelesaikan.Namun, tekanan buang kompresor berada di atas tekanan kritis, dan tidak ada kondensat yang dihasilkan selama proses pelepasan panas dari media kerja.Penukar panas bertekanan tinggi tidak lagi disebut kondensor, tetapi pendingin gas.Konsep tradisional suhu kondensasi telah hilang.Artinya, proses pertukaran panas bergantung pada panas yang masuk akal untuk menyelesaikan.

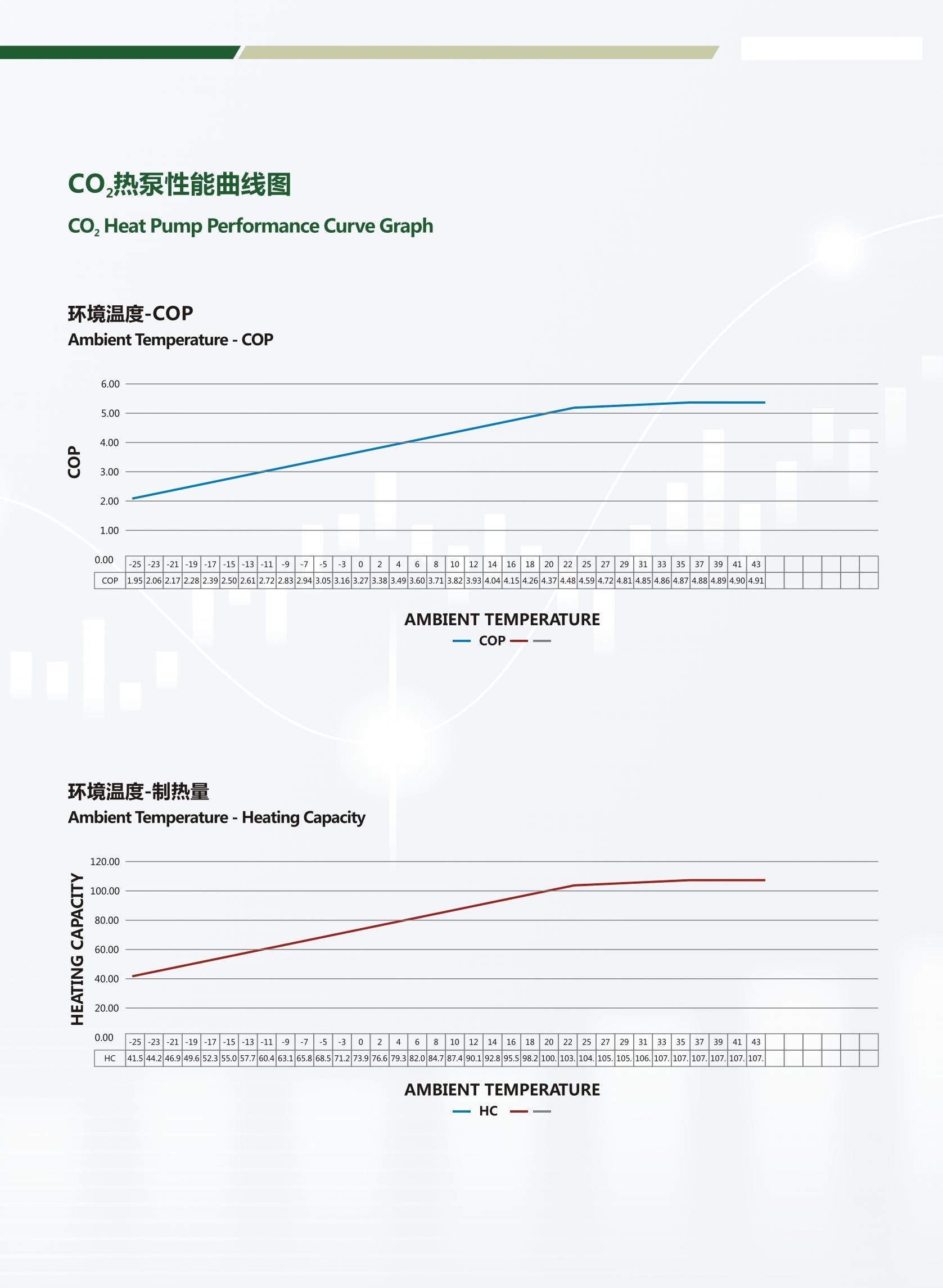

Kinerja pompa panas sumber udara 106kw R744 (CO2) outlet 90 derajat
Kondisi kerja suhu sangat rendah: suhu sekitar DB-10-C, suhu saluran masuk air 9°C;
Kondisi pencairan: suhu lingkungan DB2°C/WB1°C, suhu air masuk 9°C;kondisi suhu rendah: suhu lingkungan DB7°C/WB6°C, suhu saluran masuk air 9°C;kondisi kerja standar: suhu lingkungan DB20°C /WB15°C, suhu air masuk 15°C;kondisi kerja suhu tinggi: suhu lingkungan DB38°C/WB23°C, suhu air masuk 29°C.
Catatan instalasi:
1. Jarak di sekitar instalasi tidak boleh kurang dari Im;
2. Pipa selain pompa panas harus dilindungi dari embun beku dan elemen pemanas dapat dipasang;
3. Insulasi panas dan langkah-langkah perlindungan harus diambil untuk pipa untuk sirkulasi air panas untuk mencegah kehilangan panas.
| HP | A/mm | B/mm | C/mm |
| 7.5 | 1450 | 950 | 1450 |
| 10 | 1600 | 950 | 1500 |
| 15 | 1850 | 1150 | 1900 |
| 20 | 2050 | 1150 | 1950 |
| 30 | 2670 | 1410 | 2150 |
| 40 | 2290 | 2270 | 1980 |
Diagram Aplikasi Tangki air yang menahan tekanan
106kw pompa panas sumber udara R744 (CO2) outlet 90 derajat
Diagram Sistem Sistem Kontrol Cerdas
106kw pompa panas sumber udara R744 (CO2) outlet 90 derajat
|
Daftar spesifikasi unit air panas pompa panas CO2 106kw pompa panas sumber udara R744 (CO2) outlet 90 derajat |
||||||||
| Model | SJKRS-05I/C | SJKRS-28II/C | SJKRS-36II/C | SJKRS-55II/C | SJKRS-73II/C | SJKRS-106II/C | SJKRS-160II/C | |
| Spesifikasi | 2HP | 7.5HP | 10HP | 15HP | 20HP | 30HP | 45HP | |
| Sumber Daya listrik | 230V/1N/50Hz | 380V/3N/50Hz | ||||||
| Metode Pemanasan | Pemanasan langsung / sirkulasi | |||||||
| Kondisi kerja nominal | (kw) kapasitas pemanasan | 7.45 | 28.1 | 37.7 | 56.1 | 74.1 | 108.6 | 158.7 |
| (kw) Daya masukan |
1.61 | 6.1 | 8.2 | 12.2 | 16.1 | 23.6 | 34.5 | |
| POLISI | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | |
| ( m³/jam) Aliran air pemanas |
0.11 | 0.6 | 0,81 | 1.21 | 1.62 | 2.33 | 3.41 | |
| Kondisi kerja suhu tinggi | (kw) kapasitas pemanasan | 5.58 | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 131.5 |
| (kw) Daya masukan | 1.73 | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| POLISI | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| ( m³/jam) Aliran air pemanas |
0,07 | 0.27 | 0.33 | 0,59 | 0.68 | 1.02 | 1.51 | |
| Kondisi kerja suhu rendah | (kw) kapasitas pemanasan | 4.3 | 15.7 | 19.1 | 31.8 | 38.9 | 59.3 | 90 |
| (kw) Daya masukan | 1.59 | 5.8 | 7.1 | 11.8 | 14.4 | 21.9 | 33.3 | |
| POLISI | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | |
| (m³/jam) Aliran air pemanas |
0,07 | 0,28 | 0.34 | 0,56 | 0.68 | 1.04 | 1.52 | |
| Informasi suku cadang | Ukuran antarmuka pipa air | DN15 | DN20 | DN25 | DN32 | |||
| Penukar panas air | Penukar panas pelat atau tabung | |||||||
| Penukar panas udara | Sirip aluminium tabung tembaga | |||||||
| Jenis kompresor | Putar ganda | Jenis reciprocating semi-tertutup | ||||||
| Panel operasi | Layar sentuh berwarna | |||||||
| Suhu outlet maksimum | 85℃ | 90 | ||||||
| Pendingin | R744(CO2) | |||||||
| Tekanan desain (MPa) | 15MPa(HP)/8MPa(LP) | |||||||
| Dimensi (L,W,H mm) | 750*390*1245 | 1450*950*1450 | 1600*950*1500 | 1850*1150*1900 | 2050*1150*1950 | 2670*1410*2150 | 2070x2150x2245 | |
| (dB) Kebisingan | 44 | 56 | 59 | 62 | 67 | 70 | 70 | |
| (kg) Berat | 83 | 550 | 660 | 780 | 860 | 1180 | 1360 | |
| Suhu air umpan (℃) | 5~40 | |||||||
| (Tekanan air umpan MPa) | 0,05~0,4 | |||||||
| Suhu Outlet Air (℃) | 55~85 | 55~90 | ||||||
| Aliran maksimum | 0.24 | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| Suhu sekitar (℃) | -25~43 | |||||||
Diagram skema sistem
