Asumsi pemodelan • Di semua model: – Pemanasan super evaporator 10 K (18°F) – pendekatan terdekat 3 K (5°F) pada saat darurat – 0 kerja kipas dan pompa – efisiensi motor 95% – isen = 0,90 – 0,0467*PR – vol = 1,00 – 0,04*PR – Penurunan tekanan kondensor 100 kPa – Penurunan tekanan evaporator 50 kPa • Khusus CO2: – Tekanan sisi tinggi yang dioptimalkan untuk COP • Khusus HFC: – Sub-pendinginan kondensor 5 K

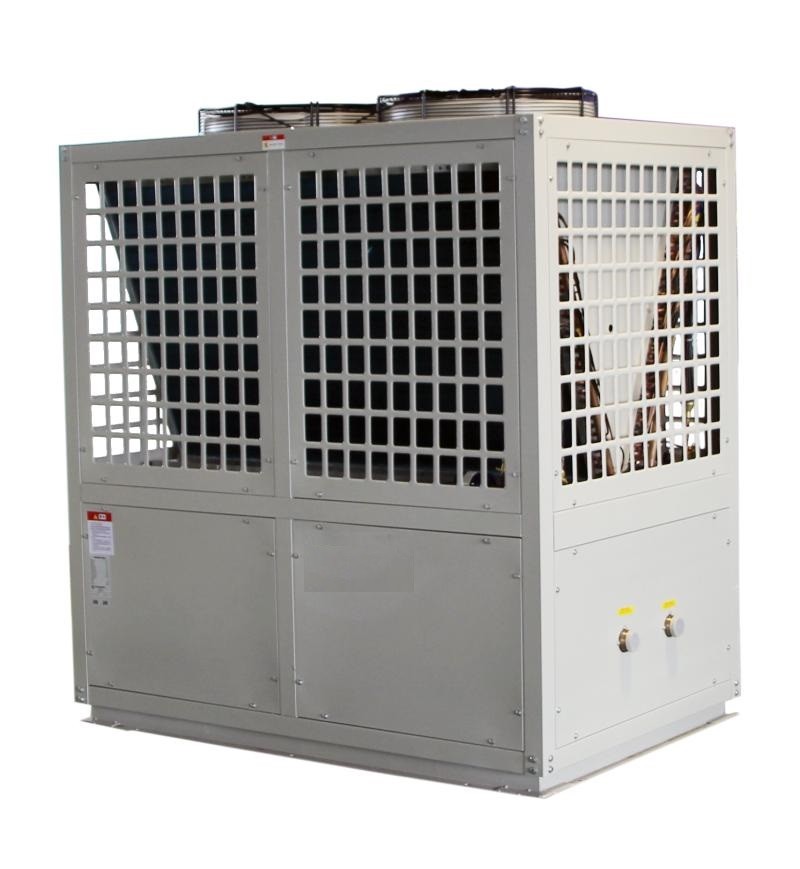

| Jenis unit | SJKRS-28 II/C | SJKRS-36II/C | SJKRS-55 II/C | SJKRS-73 I/C | SJKRS-106 IC | SJKRS-I60II /C | |
| spesifikasi | 7.5HP | 10HP | 15HP | 20HP | 30HP | 40HP | |
| Sumber Daya listrik | Tiga fase lima kawat380V / 50Hz | ||||||
| Mode pemanasan | Jenis panas/siklus langsung | ||||||
| Kondisi kerja standar | Kapasitas pemanasan (kw) | 27.5 | 36.7 | 55.1 | 72.8 | 10.6.5 | 155.1 |
| Daya Masukan (kW) | 6.1 | 8.2 | 13.7 | 16.1 | 23.6 | 34.5 | |
| POLISI | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | 4,5 | |
| Aliran Air Panas (m³ / jam) | 0,59 | 0,79 | 1.18 | 1.56 | 2.29 | 3.33 | |
| Kondisi suhu tinggi | Kapasitas pemanasan kw) | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 13.1.5 |
| Daya Masukan (kW) | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| POLISI | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| Aliran Air Panas (m³ / jam) | 0.27 | 0.33 | 0,59 | 0,68 | 1.02 | 1.51 | |
| Kondisi suhu rendah | Kapasitas pemanasan (kw) | 17.3 | 21.4 | 34.8 | 41.5 | 62.2 | 94.5 |
| Daya Masukan (kW) | 6.2 | 7.6 | 12.4 | 14.8 | 22.2 | 33.8 | |
| POLISI | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | |
| Aliran Air Panas (m³ / jam) | 0.32 | 0.4 | 0,65 | 0,78 | 1.16 | 1.77 | |
| Informasi Komponen | Ukuran sambungan pipa air | DN20 | DN25 | DN32 | DN40 | ||
| Penukar panas air | Penukar panas pelat atau lengan | ||||||
| Penukar Panas Udara | Sirip Aluminium untuk tabung tembaga | ||||||
| jenis kompresor | Reciprocating semi-tertutup | ||||||

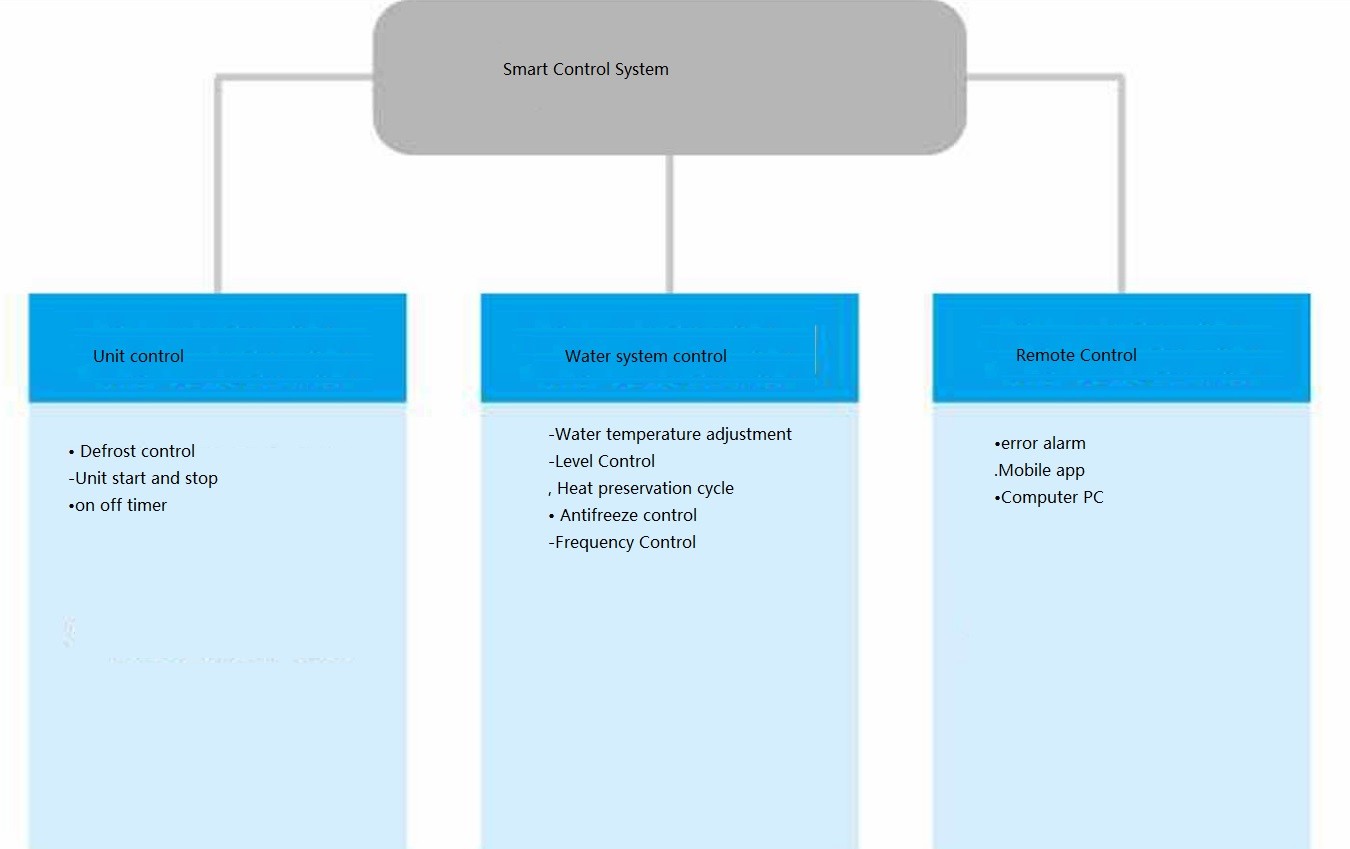

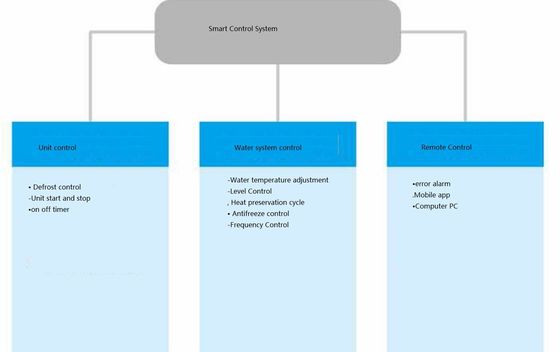

| Panel operasi | Layar sentuh berwarna | ||||||
| Suhu outlet maksimum (℃) | 90 | ||||||
| Refrigeran | R744 (CO2) | ||||||
| Tekanan desain (MPa) | Sisi tinggi 15, sisi rendah 8 | ||||||
| Dimensi (panjang, lebar dan tinggi mm) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | 2050x1150x1950 | 2670x1410x2150 | 2290x2270x1980 | |
| Kebisingan (dB) | 56 | 59 | 62 | 67 | 70 | 70 | |
| Berat (kg) | 550 | 660 | 780 | 860 | 1180 | 221360 | |
| LINGKUP penggunaan | Suhu air umpan (℃) | 5~ 40 | |||||
| Tekanan air umpan | 0,05~ 0,4 | ||||||
| Suhu limbah (℃) | 55~ 90 | ||||||
| Aliran maksimum | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| Suhu sekitar (℃) | '-20~43 | ||||||
